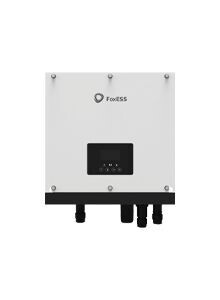

Produktinformationen "H1 4.6kW Hybrid"
Technische Daten des Wechselrichters
Eingang (DC)
- Max. empfohlene DC-Leistung [W]: 5980
- Max. DC Spannung [V]: 600
- Startbetriebsspannung [V]: 75
- DC-Nennbetriebsspannung [V]: 360
- MPPT-Spannungsbereich [Vdc]: 80~550
- Max. Eingangsstrom[A]: 13.5/13.5
- Max. Kurzschlussstrom [A]: 15/15
- Anz. MPPT-Tracker: 2
- Stränge pro MPPT-Tracker: 1
Batterie
- Typ: Lithiumbatterie (LFP)
- Batteriespannungsbereich [V]: 85~450
- Max. Lade-/Entladestrom [A]: 40
- Schnittstellen: CAN (Wechselrichter), RS485 (upgrade BMS)
Eingang (AC) und Ausgang (AC)(NETZ)
- Max. AC. Eingangsleistung [VA]: 9600
- Max. Eingangsstrom (pro Phase) [A]: 43.6
- AC-Nennleistung [W]: 4600
- Max. AC-Leistung [VA]: 5060
- Nennausgangsstrom (pro Phase) [A]: 20.0
- Max. Ausgangsstrom [A]: 22.0
- Nennausgangsspannung [Vac]: 220/230/240
- Nennfrequenz [Hz]: 50/60
- Leistungsfaktor/Blindleistungsfaktor (cos phi): 1 (Einstellbereich von 0.8 kap bis 0.8 ind)
- Klirrfaktor (THDi) [%]: <3 @Nennleistung
Ausgang-USV (Mit Batterie)
- Max. AC-Leistung [VA]: 6000
- Max.AC-Leistung (60s) [VA]: 7200
- USV Max.Strom [A] (pro Phase) [A]: 26.1
- USV-Nennspannung [V]: 220/230/240
- Nennfrequenz [Hz]: 50/60
- Leistungsfaktor / Blindleistungsfaktor (cos phi): 1 (Einstellbereich von 0.8 kap bis 0.8 ind)
- Klirrfaktor (THDv) (lineare Last) [%]: <2 @ Nennleistung
- Schaltzeit [ms]: <20
Wirkungsgrad
- Europ. Wirkungsgrad [%]: 97.00
- Max. Wirkungsgrad [%]: 97.80
- Max. Wirkungsgrad (Pv zu Batterie) Volllast [%]: 98.50
- Max. Wirkungsgrad (Batterie zu AC) Volllast [%]: 97.00
Schutz & Funktionen
- Isolationsüberwachung: Ja
- Fehlerstromüberwachung: Ja
- DC-Verpolungsschutz: Ja
- Anti-Islanding-Schutz: Ja
- AC-Kurzschlussstrom: Ja
- AC-Ausgang Überstromschutz/Überspannungsschutz: Ja
- DC Schalter (nur für Hybrid): Ja
- Überspannungsschutz (SPD) DC:Type II, / AC:Type III
Allgemeine Daten
- Abmessungen (B x H x T) [mm]: 430 x 410 x 178
- Nettogewicht [kg]: 23
- Installation: Wandmontage
- Topologie: Transformatorlos
- Geräuschemission [dB]: 35
- Max. Betriebshöhe [m]: 2000
- Betriebstemperaturbereich [C°]: -25-60
- Schutzart (nach IEC 60529): IP65
- Eigenverbrauch (Nacht) [W]: <10
- Kommunikation: WiFi, LAN, 4G, GPRS (optional)
- Schnittstellen 2 x RS485, DRM, Ripple Control, USB
- Anzeige: LCD, App, Website
- Garantie: 10 Jahre
Zertifizierung
- Sicherheit: EN 62109-1, EN 62109-2
- EMV: EN 61000-6-2, EN 61000-6-3
- Zertifikate: EN 50549-1, AS/NZS 4777.2, C10/11, VDE-AR-N 4105, UTE C15-712-1, NRS 097-2-1, RD647, CEI 0-21, G98, G99
